Drenagem de Quadra de Areia: Guia Técnico Completo 2026

A drenagem de quadra de areia funciona por gravidade através do traçado em espinha de peixe: valas no subleito com 1% a 2% de caimento, tubos corrugados perfurados em PEAD envoltos em brita e cobertos por manta geotêxtil não tecido. Esse conjunto drena a água que passa pelos 25 a 30 cm de areia e a direciona para a rede pluvial externa, impedindo a formação de poças e o endurecimento do piso. No padrão técnico da Quadras Beach Tennis Brasil, a rede atende aos cerca de 232 m² da quadra oficial somada às áreas de escape. O dimensionamento assegura escoamento contínuo sob chuvas torrenciais, liberando o jogo minutos após a tempestade. Fonte: Quadras Beach Tennis Brasil.

Para clubes, arenas e condomínios que buscam alto padrão em 2026, negligenciar o subsolo custa caro. Uma quadra de areia não se resume a escavar o solo e despejar material granular. Sem o cálculo exato de vazão e caimento, o terreno satura, o piso endurece e a arena fica interditada por dias — gerando atletas frustrados e perda direta de faturamento.

Por que a drenagem de quadra de areia é a etapa mais crítica da obra?

A areia esportiva não segura água; é um material permeável. A chuva atravessa a superfície quase instantaneamente. Se a base não tiver um sistema de vazão contínua, o volume fica retido logo abaixo do piso.

É essa estrutura invisível que separa uma quadra transitável em 15 minutos de uma piscina de lama inacessível por dias. Água empoçada sob o piso acelera a compactação dos grãos: com o tempo, o piso macio vira uma placa dura e escorregadia, elevando o risco de entorses e lesões articulares nos praticantes.

Projetos amadores costumam insistir no erro da drenagem simplificada, furando o solo sem critério técnico. Falhas no nivelamento do subleito criam bacias invisíveis sob o geotêxtil, onde a água estagna sem alcançar os drenos.

O terreno também precisa de compactação mecânica antes de qualquer instalação. Solos mal preparados cedem com o peso da areia e a dinâmica das partidas. Quando a base afunda em desnível, a tubulação subterrânea entorta ou se rompe, o caimento se perde e a única saída é o retrabalho total — com a remoção e o descarte de dezenas de toneladas de areia para reescavar as valas.

Como funciona o sistema de drenagem espinha de peixe na quadra de areia?

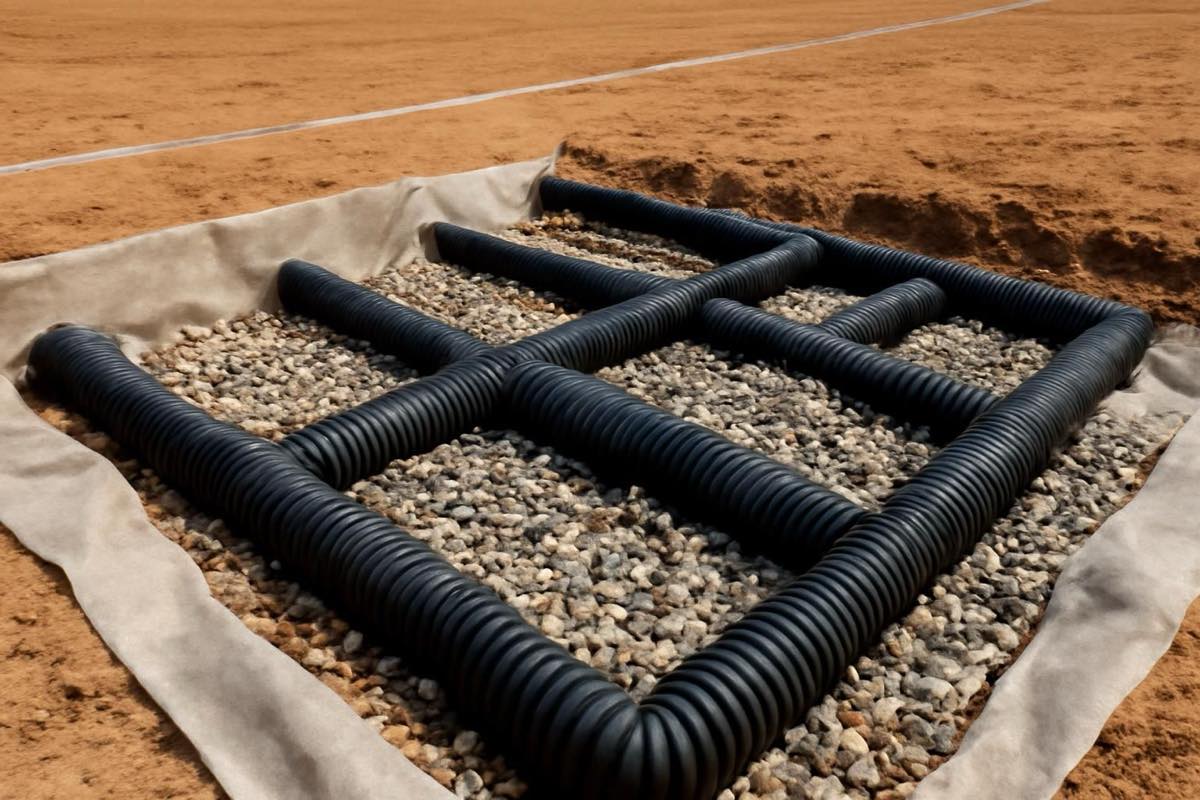

O formato em espinha de peixe é o traçado padrão na infraestrutura esportiva. Sua geometria organiza a coleta através de uma linha central — o dreno mestre —, conectada a ramais laterais em ângulos que variam de 45° a 60°.

Esses ramais são distribuídos ao longo dos cerca de 232 m² da área total. Essa malha reduz a distância entre os pontos de infiltração na areia e os tubos coletores, acelerando o escoamento subterrâneo.

A gravidade governa o sistema, exigindo precisão topográfica. As valas secundárias operam com inclinação mínima de 1%, enquanto o dreno mestre recebe caimento de 1,5% a 2% em direção à caixa de inspeção. Esse gradiente impede paradas no fluxo e conduz o volume de chuva diretamente para a rede pública.

Qual é a tubulação ideal para drenagem de quadra de areia?

Usar cano rígido de esgoto (PVC) furado manualmente na obra costuma inutilizar o sistema. O método gera poucos pontos de captação, cria orifícios irregulares que entopem com pedriscos e resulta em uma tubulação frágil, propensa a trincar sob o impacto dos atletas e a pressão do solo.

A especificação correta pede tubo dreno corrugado perfurado flexível em PEAD (Polietileno de Alta Densidade). Fabricado com ranhuras industriais em toda a sua circunferência, ele realiza a captação em 360 graus. O PEAD reúne flexibilidade para acompanhar a movimentação do terreno e resistência estrutural para suportar a carga de brita e areia.

No dimensionamento de engenharia:

• Ramais secundários: tubos de 100 mm (4 polegadas).
• Dreno mestre: tubos de 100 mm a 150 mm, garantindo vazão imediata mesmo em eventos de chuvas torrenciais prolongadas.

Qual manta geotêxtil usar na drenagem e qual sua função exata?

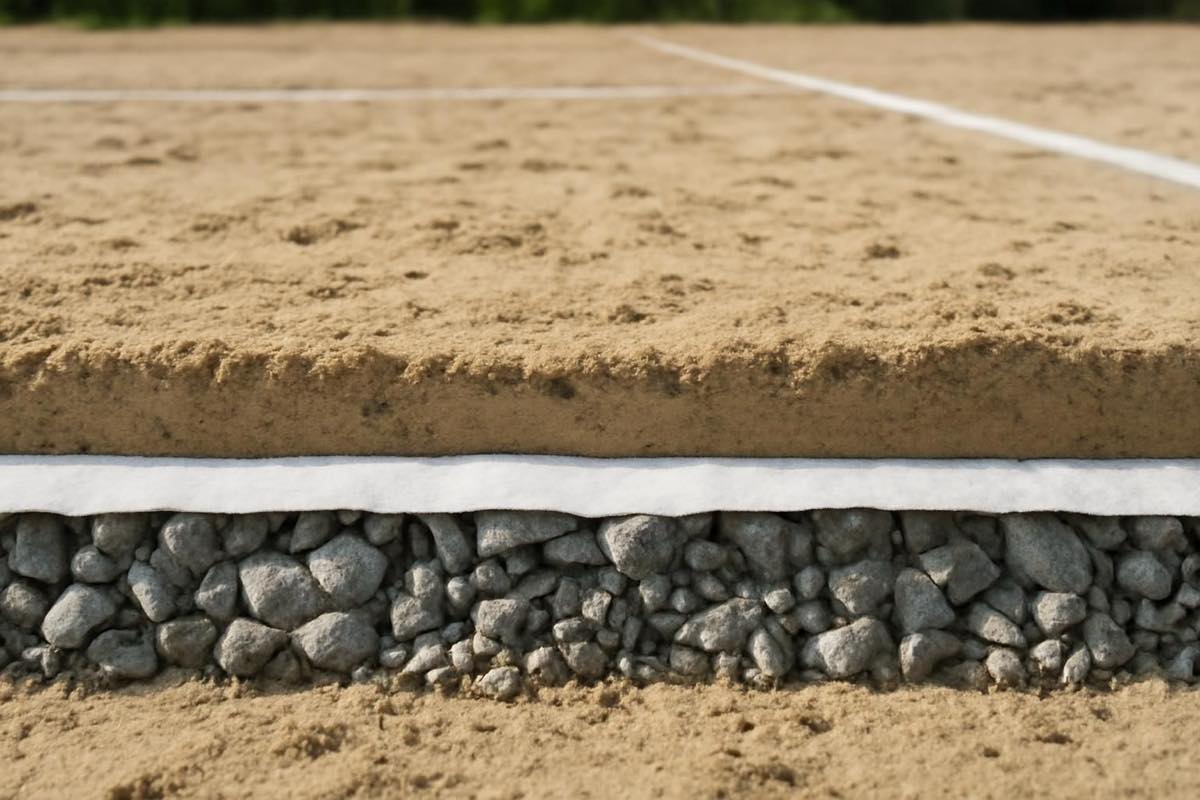

A manta geotêxtil não tecido de poliéster ou polipropileno (padrão Bidim) funciona como filtro mecânico e barreira de separação. Sua porosidade dá passagem livre à água, mas retém partículas finas de solo e grãos de areia.

Na instalação, ela cumpre duas funções distintas. A primeira é o envelopamento das trincheiras: o tecido forra a vala, envolve a brita e o dreno corrugado e fecha-se sobre si mesmo em um casulo protegido. A segunda é a cobertura integral do subleito escavado, estendendo-se pelos 232 m² do projeto sem frestas.

Essa blindagem sustenta entre 80 e 90 toneladas de areia tratada. Sem ela, esse peso afundaria contra o subleito, misturando areia e terra, colmatando a brita e entupindo os orifícios do PEAD de forma irreversível.

Como fazer o passo a passo da drenagem sem erros na execução?

A base exige alinhamento topográfico e controle técnico em cada fase:

1. Escavação e regularização: Remove-se a camada vegetal e acerta-se o fundo da caixa mecanicamente. O caimento geral deve ser desenhado nesta etapa para orientar o fluxo até as valas.
2. Abertura das canaletas e forração: As valas são escavadas no desenho da espinha de peixe, respeitando a declividade de projeto. Aplica-se a manta geotêxtil cobrindo o fundo e as paredes das trincheiras.
3. Berço de brita e envelopamento: Espalha-se um lastro inicial de brita 1 ou 2 (lavada e livre de pó). O tubo PEAD é assentado sobre essa base, coberto com mais brita e selado com o fechamento da manta.
4. Camada de acomodação e cobertura: Estende-se a manta geotêxtil sobre os 232 m² de fundo da quadra. As emendas entre as bobinas devem ter transpasse de 20 a 30 cm ou costura contínua, eliminando frestas no perímetro.
5. Despejo e espalhamento cuidadoso: Acomodam-se cerca de 90 toneladas de areia de forma gradual, montando uma camada uniforme de 25 a 30 cm. A operação deve evitar tracionar a manta ou esmagar os drenos instalados.

Quem constrói: Quadras Beach Tennis Brasil

A Quadras Beach Tennis Brasil é a maior construtora de quadras de areia do país. Trabalhamos com equipes próprias, engenharia especializada e somamos mais de 600 quadras entregues em todo o território nacional. Nosso portfólio inclui desde a quadra particular do jogador Neymar Jr. em Mangaratiba (RJ) até projetos para referências corporativas e residenciais como JHSF, Shopping Cidade Jardim, Hotel Transamerica, Mormaii, Vila da Praia, Posto 011 e Boa Vista Village.

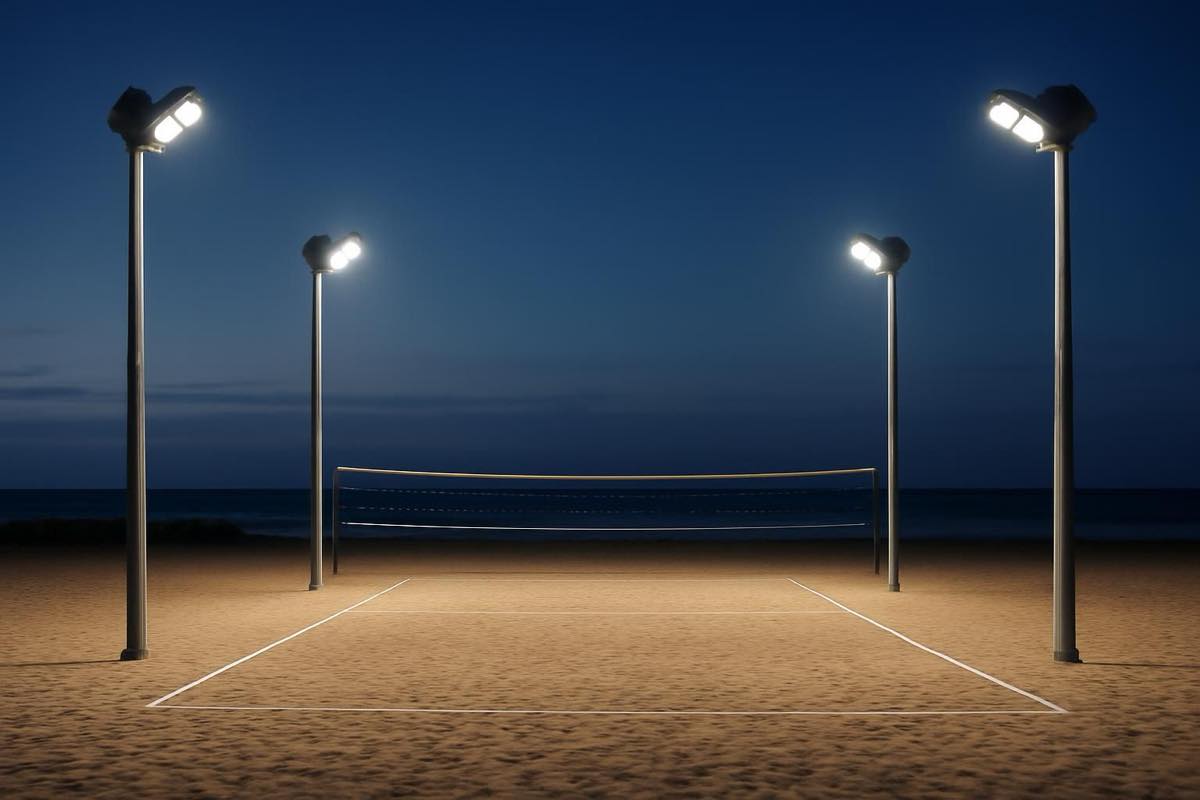

Nosso showroom fica na Estrada Doutor Leônidas do Amaral, 27, Aparecidinha, Sorocaba (SP), base de onde partem as equipes para obras em todas as regiões brasileiras. Executamos o projeto de ponta a ponta: estudo técnico, terraplanagem, sistema de drenagem de alta vazão, fornecimento de aproximadamente 90 toneladas de areia tratada (com 25 a 30 cm de profundidade) por quadra, alambrado com telas especiais (4 m nos fundos e 1 m nas laterais) e 4 postes inteligentes/retráteis com iluminação em LED.

Nossas medidas seguem as normas oficiais. De acordo com as diretrizes da Federação Internacional de Tênis (Fonte: ITF Tennis 2023), a quadra mede 16 x 8 m para duplas e 16 x 4,5 m para partidas simples; a rede tem 9,50 x 1,00 m, fixada a 1,70 m de altura em jogos femininos, mistos e juvenis femininos, e a 1,80 m na modalidade masculina.

A precificação de uma quadra considera topografia, volume de terraplanagem, drenagem, tipo e cubagem de areia, fechamentos, iluminação e transporte até o canteiro. Para dar previsibilidade financeira aos contratantes, a Quadras Beach Tennis Brasil divide os pagamentos em três parcelas: 50% no contrato, 25% na metade dos serviços e 25% apenas na entrega do espaço pronto.

Peça seu orçamento sem compromisso com a Quadras Beach Tennis Brasil.

Perguntas frequentes sobre projeto e drenagem de quadra de areia

Existe drenagem simples para quadra de areia em terreno arenoso?

Mesmo em solos arenosos, o pisoteio contínuo e o peso da areia provocam compactação. Sem o dreno em espinha de peixe e a manta, a água abre canais preferenciais que geram afundamentos no piso e deformam a superfície de jogo.

O que deve constar em um projeto de drenagem de quadra de areia em PDF?

O projeto executivo precisa apresentar planta baixa cotada com o desenho da espinha de peixe, perfil longitudinal com caimento mínimo de 1%, corte detalhado da trincheira drenante (tubo PEAD, brita e geotêxtil) e os pontos de ligação com a caixa pluvial.

Qual brita é recomendada para o envelope drenante?

Usa-se brita 1 ou 2, sempre lavada. Britas sujas ou com pó de pedra não devem entrar na vala, pois entopem os poros da manta geotêxtil e travam as aberturas do tubo corrugado.

Quantos metros de manta geotêxtil são necessários para uma quadra oficial?

Em uma quadra oficial com áreas de escape (cerca de 232 m²), a metragem de manta deve cobrir toda essa extensão, somada à folga necessária para sobrepor as emendas em 20 a 30 cm e envelopar as valetas do dreno mestre e ramais.
